Fusion Elmod X

Multifunkčná elektronická jednotka pre ovládanie RC modelu tanku, pásového, polopásového, alebo kolesového vozidla.

Upozornenie: Pre nastavenie všetkých funkcií Elmod FusionX je potrebné stiahnuť zo stránky výrobcu aplikáciu Elmod App. Môže sa stať, že sa nedá spustiť aplikácia ak máte nový PC s OS Windows 11. V takom prípade otvorte si stránku Microsoft https://www.microsoft.com/en-US/download/details.aspx?id=40784.

Kliknite na tlačidlo Download, otvorí sa okno s výberom troch súborov.

Vyberte "vcredist_x86.exe". Dôkladne skontrolujte, že ste vybrali presne tento súbor!

Stiahnite súbor do svojho PC a kliknite na jeho spustenie.

Po tejto oprave vám bude Elmod App fungovať korektne.

ElMod FusionX je logickým ďalším vývojovým stupňom bestselleru ElMod Fusion PRO. Menšie rozmery a viac možností, to je nový ElMod FusionX!

Táto MFU je určená hlavne pre modely vojenských vozidiel 1:16 s pásovým podvozkom. Pomocou rozširujúceho modulu možno ovládať aj modely s riadenými kolesami (polopásové a kolesové vozidlá až s tromi riadenými nápravami). Je preto vhodná aj pre RC modely ťažkých nákladných ťahačov.

FusionX kombinuje rôzne funkcie riadenia, osvetlenia, zbraní a zvuku v kompaktnej doske. S rôznymi možnosťami rozšírenia nerobíte kompromisy a rozsah funkcií si volíte podľa svojich potrieb.

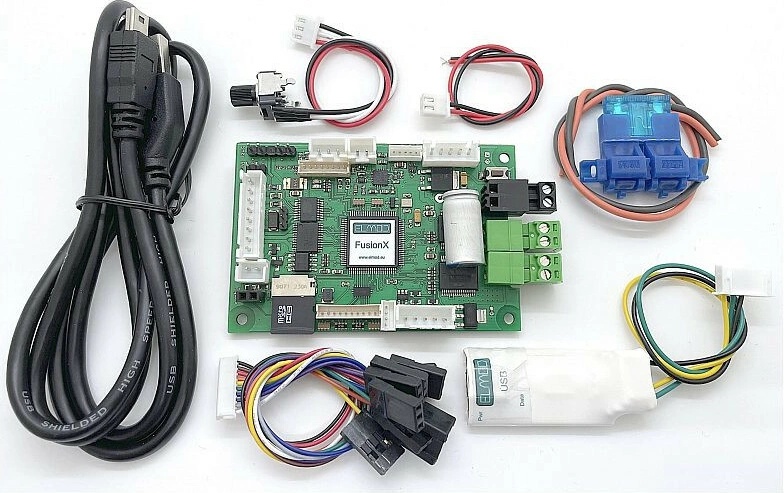

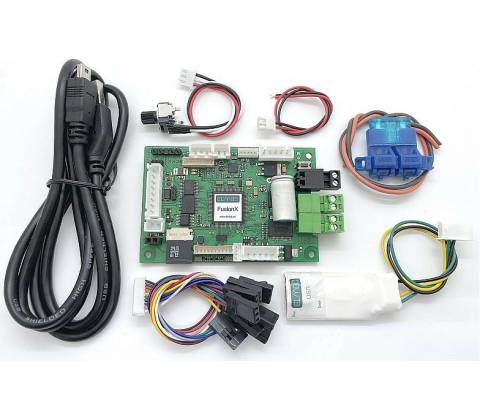

Obsah balenia

PCB doska ElMod FusionX

Súprava na pripojenie napájacieho zdroja (konektor, kábel, držiak poistky a poistka)

Dva konektory pre hnacie motory

Sada káblov pre analógový prijímač (osem kanálov + napájanie)

Ovládanie hlasitosti a prepojovací kábel pre reproduktory

USB dongle s USB káblom

Štyri obojstranne lepiace bodky z penovej gumy na upevnenie PCB dosky v modeli

Voliteľné príslušenstvo

• FX Expander: servá, smerovky a pokročilé funkcie osvetlenia
• FX Battle: Pripája sa k možnostiam BU od Tamiya, HengLong a Taigen
• FX SBus: Pripája sa k prijímačom kompatibilným so SBus. Umožňuje použitie až 16 kanálov.
• FX Stabi (v príprave): 2-osová stabilizácia pre hlavnú zbraň
• ElMod Bluetooth: konfigurácia a funkcie jazdy cez Bluetooth®
• Adaptér TK6: Zjednodušené pripojenie funkcií veže a osvetlenia k vozidlám HengLong® s elektronikou TK6.x
• Adaptér Tamiya: Zjednodušené pripojenie funkcií veže a osvetlenia k modelom Tamiya®

Pohon

• ESC 2 × 15 A (2 × 30 A špičkový prúd), ESC chránené proti skratu a preťaženiu pre jeden alebo dva hnacie motory
• Fyzikálny motor: realistické jazdné vlastnosti vďaka simulácii zotrvačnosti hmoty. Vozidlo jazdí „ako veľké“. Simuluje sa zrýchlenie, spomalenie, maximálna rýchlosť, radenie a mnoho ďalších charakteristík.
• Všetky jazdné parametre sú nastaviteľné

Riadenie

• Realistické riadenie zastavovaním/spomaľovaním pásov s rozsiahlymi možnosťami nastavenia.
• S voliteľne dostupným FX Expanderom: Riadenie až troch individuálne konfigurovateľných osí riadenia pomocou serv s voliteľným posuvom riadenia v závislosti od rýchlosti.

Funkcie veže a zbrane

• Konektor kompatibilný s HengLong®/Taigen® pre montáž veže
• Voliteľný dostupný adaptér pre zostavu veže Tamiya®
• Plne proporcionálne otáčanie veže pomocou motora s max. prúd 1,5A
• Plne proporcionálny zdvih kanóna cez motor s max. prúd 1,5A
• Ovládanie výstrelového motora BB vzduchovky s max. prúd 2A
• Ovládanie mechanizmu spätného rázu hlavne Tamiya® so samostatne nastaviteľnou rýchlosťou zaťahovania a vysúvania
• Podpora mechanizmu spätného rázu hlavne HengLong® a Taigen® s vyhodnotením spínača koncovej polohy a synchronizáciou so zvukom streľby
• Podpora pre servoelektroniku Taigen® pre spätný ráz hlavne (jednoduchá verzia)
• Podpora pre vežu vybavenú servom Taigen® (dvíhanie kanóna a záklz cez servá)
• S voliteľným FX Expanderom: simulácia spätného rázu hlavne pomocou serva so samostatne nastaviteľnou rýchlosťou zaťahovania a vyťahovania a nastaviteľným limitom posuvu
• Pripojenie pre xenónový záblesk Taigen® alebo úsťový LED záblesk HengLong®
• Úsťový záblesk MG cez LED s nastaviteľnou kadenciou streľby
• Voliteľná simulácia spätného rázu strely pomocou nastaviteľného otrasu podvozku
• S voliteľným FX Expanderom: úsťový záblesk druhého MG s nastaviteľnou kadenciou streľby
• (V príprave) S voliteľným FX Stabi: 2-osová stabilizácia hlavného dela na moderných tankoch

Osvetlenie

• 1 alebo 2 LED diódy môžu byť pripojené priamo ku všetkým svetelným kanálom.
• Všetky svetelné spojenia sú odolné proti skratu. LED diódy sa nepoškodia v prípade náhodného prepólovania.
• Stmievateľné predné svetlo je možné vypnúť pomocou diaľkového ovládača
• Kombinované zadné svetlo s brzdovým svetlom so samostatne nastaviteľným jasom
• S voliteľným FX expandérom:

Tri ďalšie voľne priraditeľné svetelné kanály - Smerovka s funkciou výstražného svetla

Funkcie serva - S voliteľným FX Expanderom: pripojte až tri servá pre rôzne funkcie, napríklad (zoznam nie je úplný):

Vertikálny a horizontálny pohyb hlavnej zbrane

• Ovládanie riadenej osi podvozku
• Otváranie a zatváranie poklopov
• Obsluha stieračov čelného skla alebo radaru
• Max. 2 A trvalá spotreba prúdu pre všetky servá spolu

Funkcia dymu

Podporuje dymovú jednotku pre výfuk motora s výstupom dymu závislým od zaťaženia a hluku motora

Voliteľné pripojenie jednoduchého dymového modulu, alebo modulu so samostatným ovládaním žhavenia a ventilátora

Funkcie zvuku

• Podpora všetkých sád zvukovej knižnice / vzoriek ElMod pre extra realistickú reprodukciu zvuku
• Integrovaná zvuková jednotka prehráva niekoľko rôznych zvukov súčasne
• Typy zvuku pohonu
• Viacnásobné zvuky štartéra s rozdielom medzi studeným a teplým štartom
• Viacnásobné zvuky vypínania a štartovania motora, zvuky motora pri jazde so simulovaným radením rýchlostných stupňov, a rozlišovanie medzi plným zaťažením, čiastočným zaťažením, motorovou brzdou a mechanickou brzdou.
• Pískanie turbodúchadla
• Žiadne kroky medzi zvukmi motora
• Zvuky jazdy závislé od rýchlosti, ako je škrípanie pásov alebo podvozku
• Voliteľné vedľajšie zvuky, zvuky okolia a podobne
• Hluk otáčania veže závislý od rýchlosti s voliteľným rozlíšením medzi pohonom bez a s asistenciou motora
• Zvuk pre eleváciu hlavného kanóna
• Paľba z hlavnej zbrane voliteľne ako jeden výstrel alebo nepretržitá streľba dávkou (napr.protilietadlový kanón)
• Variabilné zvuky pre dopad strely so simuláciou dopadu na rôzne vzdialenosti
• Zvuk streľby pre MG
• Zvuk streľby pre pomocný MG
• Až 24 individuálnych zvukov, ktoré možno spustiť cez rádiový systém, ako je klaksón, hlásenia rádia, povely posádky, hudba atď.
• Oznámenie vo forme obyčajného textu, keď je napätie batérie príliš nízke/príliš vysoké
• Zvuky pre IR bojový režim
• Konfigurovateľná úroveň hlasitosti určitého typu hluku (napr. zvýšenie hlasitosti MG a zníženie hlasitosti motora) a konfigurácia viacerých zvukových parametrov
• Nastavenie hlasitosti pomocou priloženého otočného potenciometra
• Nastavenie hlasitosti pomocou otočného gombíka na diaľkovom ovládači
• Všetky zahrnuté sady vzoriek sú uložené na pamäťovej karte microSD, ktorú je možné čítať v PC/notebooku. Môžu byť zmenené za behu cez aplikáciu ElMod.
• Integrovaný 10 W digitálny audio zosilňovač pre pripojenie 8 ohmového reproduktora

Ovládanie

Analógový prijímač

• Bežný komerčný druh systému diaľkového ovládania (vysielač a prijímač, 40 MHz alebo 2,4 GHz)
• Pripojenie až pre osem kanálov
• Štyri kanály pre základné funkcie (riadenie, veža, zbrane)
• Jeden kanál pre voliteľné ovládanie hlasitosti
• Celkom 40 doplnkových funkcií je možné priradiť do značnej miery voľne k základným funkciám
• Prijímač nevyžaduje žiadne dodatočné napájanie. K dispozícii je 5 V BEC

SBus

• Vyžaduje voliteľne dostupný FX SBus adaptér.
• Model systému diaľkového ovládania kompatibilný s SBus
• Použitie až 16 kanálov
• Jednoduché zapojenie. Iba jeden konektor s tromi vodičmi pre napájanie a všetky signály.
• Štyri kanály pre základné funkcie (riadenie, veža, zbrane)
• Jeden kanál pre voliteľné ovládanie hlasitosti
• Okrem základných funkcií je možné na 11 kanáloch rozdeliť celkom 44 ďalších funkcií
• Prijímač nevyžaduje dodatočné napájanie. K dispozícii je 5 V BEC

Bluetooth / USB

• Pre bezdrôtové pripojenie. Vyžaduje voliteľný adaptér Bluetooth
• Ovládajte pohodlne na smartfóne alebo tablete s Androidom alebo PC či notebooku

IR bojová funkcia

• Pripája sa pomocou voliteľného adaptéra FX Battle buď k Tamiya® BU apple, HengLong® alebo Taigen® Battle Option
• Jednoduchá konfigurácia pomocou jediného tlačidla
• Typ vozidla: ľahké, stredné, ťažké
• Testovací režim reaguje na väčšinu infračervených diaľkových ovládačov (napr. k televízoru) na overenie funkcie boja

Konfigurácia

• Bezplatná aplikácia ElMod poskytuje rozsiahle možnosti konfigurácie na počítači
• Súčasťou dodávky je USB dongle s káblom USB
• Dostupné pre Microsoft® Windows® 10, Apple® MacOS® a Android®
• Parametrizácia, informácie o stave a ovládanie všetkých funkcií vozidla
• Je možné vytvárať a ukladať jednotlivé profily vozidiel

Všeobecné

• Prevádzka na NiCd, NiMh alebo LiPo, LiIon akumulátory s napätím medzi 7,2 V a 11,2 V
• Odpojenie podpätia na ochranu pred hlbokým vybitím
• Vypnutie pri prepätí
• Všetky konektory zásuvkového typu
• Zahrnutá komerčná 15A automobilová poistka na ochranu pohonu
• Integrovaná resetovateľná SMD poistka na ochranu funkcií veže
• Kompaktné rozmery (76 mm x 50 mm / 3" x 2")
