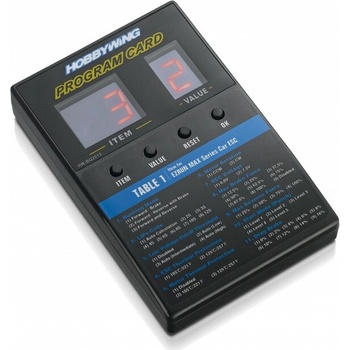

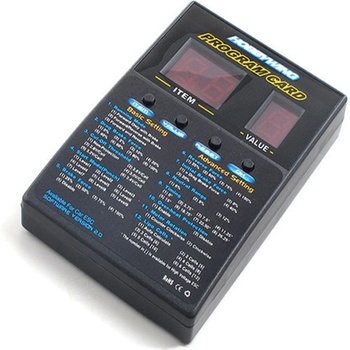

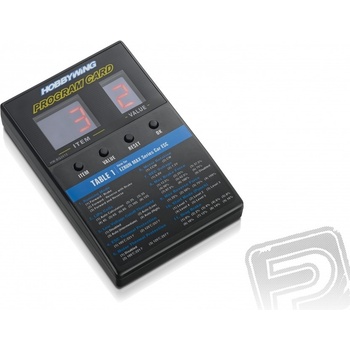

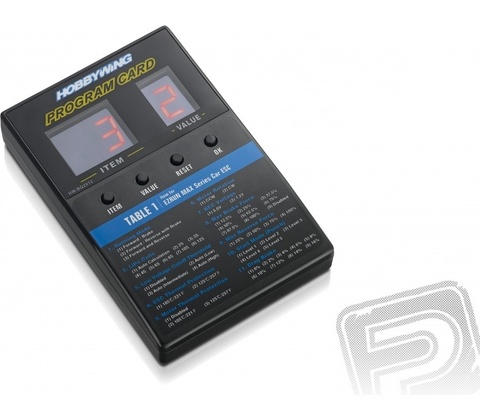

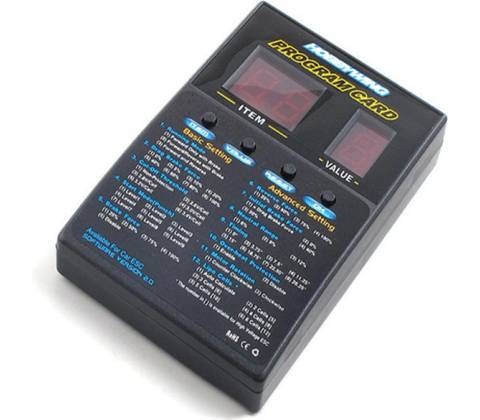

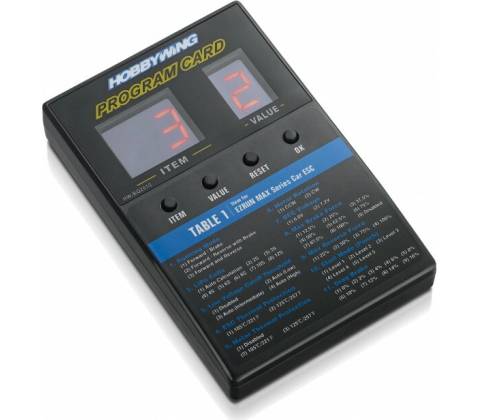

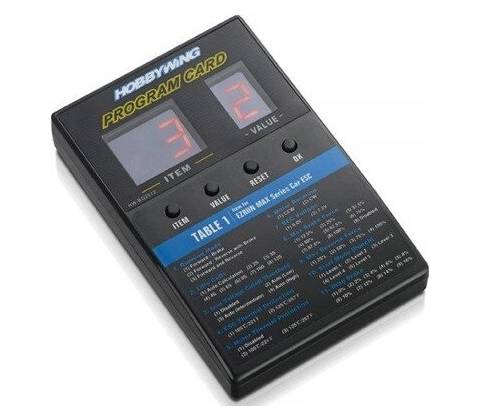

HOBBYWING LED programovací box

LED programovací box pre regulátory vybraných radov Hobbywing pre autá, lietadlá a lode slúži na jednoduché a rýchle programovanie regulátorov - doma "na stole" rovnako ako na letisku. Regulátor sa pripája pomocou servokábla, zásuvka sa nachádza na hornej strane boxu. Napájanie boxu je zaistené z BEC stabilizátora napájania regulátora Hobbywing alebo z bežného 4-5 článkového NiCd/NiMH alebo 2S LiPo/LiFe prijímačového akumulátora pripojeného k boxu (v prípade regulátora OPTO). Programovanie sa vykonáva s pripojeným motorom aj pohonným akumulátorom (aj v prípade OPTO regulátorov).:

Letecké regulátory Hobbywing je možné programovať v modeli s namontovanou vrtuľou - z bezpečnostných dôvodov ale napriek tomu odporúčame pri programovaní odmontovať vrtuľu - zabránite tak možnej nehode pri nejakom opomenutí alebo chybe obsluhy. Rovnako vykonávajte programovanie regulátorov v autách a lodiach bezpečne posadených na stojane s kolesami, resp. lodnou skrutkou vo vzduchu alebo s odmontovaným pastorkom či spojkou lodného hriadeľa.

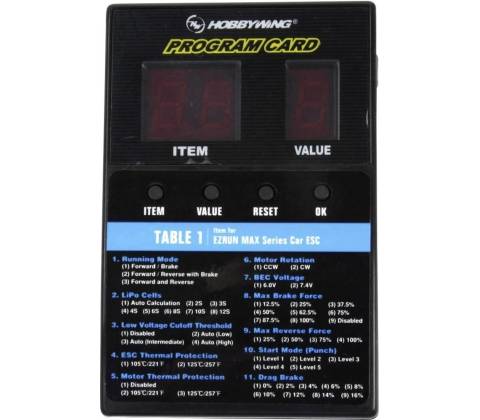

Na programovanie slúžia štyri tlačidlá na prednom paneli boxu. S ich pomocou volíte programové funkcie („ITEM“) pre nastavovanie a nastavujete ich hodnotu (VALUE. Tlačidlom „OK“ sa potvrdzuje vykonaná zmena a odosiela sa do regulátora, tlačidlo „RESET“ slúži na vymazanie všetkých nastavení a návrat všetkých hodnôt na východzie továrenské nastavenie. Číslo programovej funkcie je zobrazované vľavo na dvojmiestnom LED displeji („ITEM“), hodnota funkcie

Spôsob zapojenia regulátora k LED programovaciemu boxu závisí od typu regulátora – líši sa podľa toho, či ide o regulátor s BEC stabilizátorom napájania či OPTO regulátor, či má regulátor programovací kábel či zásuvku atď. Pri zapájaní postupujte presne podľa návodov dodávaných s boxom a vaším regulátorom.

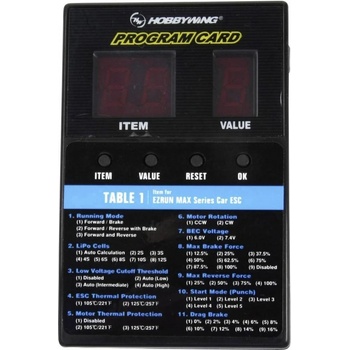

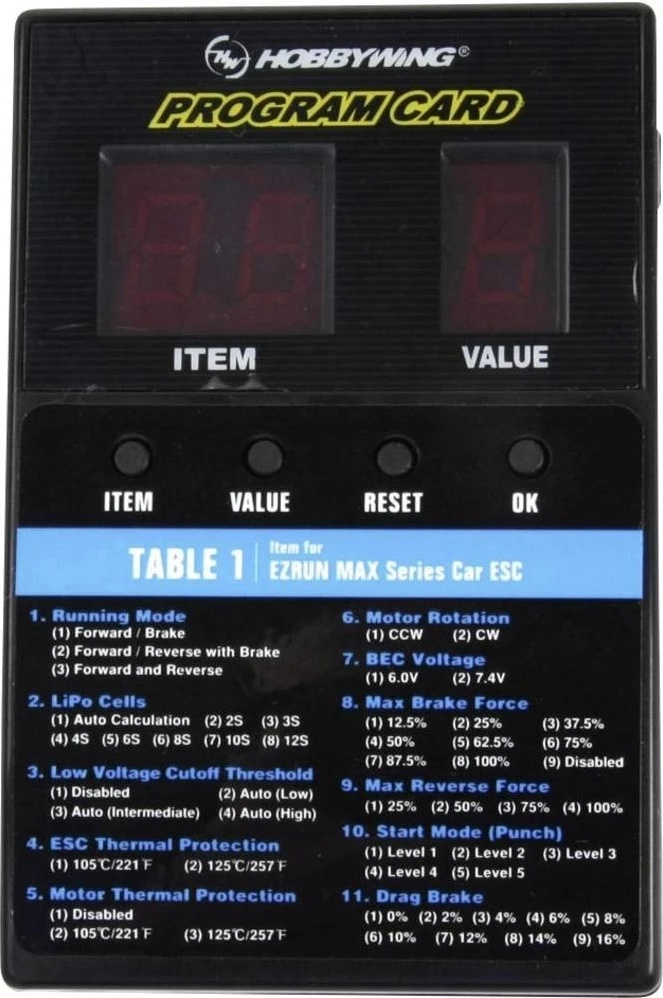

Zoznam funkcií a nastaviteľných hodnôt je uvedený na štítku na karte („Table 1“ – regulátory pre autá, Table 2 – regulátory pre lietadlá, Table 3 – regulátory pre lode); podrobný popis funkcií je uvedený v návodoch dodávaných s regulátormi Hobbywing.

Kompatibilné regulátory Hobbywing

Platinum V1/V2, FLYFUN V5 pre modely lietadiel a vrtuľníkov

XERUN (väčšina), EZRUN a QUICKRUN pre modely áut

SEAKING pre modely lodí (nie Seaking Pro).

Napájanie [V] - 4.8 - 8.4

Dĺžka [mm] - 88

Šírka [mm] - 58

Výška [mm] - 14

Hmotnosť [g] - 40
