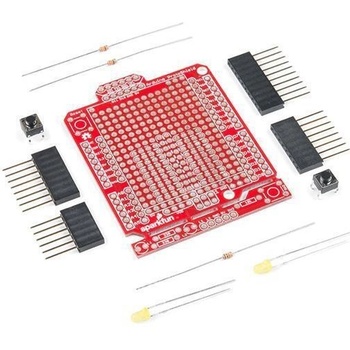

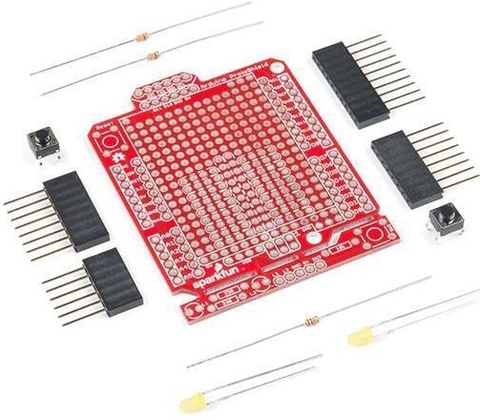

Súprava SparkFun ProtoShield Kit vám umožňuje prispôsobiť si vlastný štít Arduino pomocou akéhokoľvek obvodu, ktorý dokážete vymyslieť, a potom ho otestovať, aby ste sa uistili, že všetko funguje tak, ako má! Súprava SparkFun ProtoShield je založená na pôdoryse Arduino R3, čo vám umožňuje ľahko ju začleniť do obľúbeného zariadenia založeného na Arduino.

Jednou z našich obľúbených funkcií s touto verziou súpravy ProtoShield Kit je oblasť prototypovania ako spájkovacia doska! Polovica tejto plochy bola navrhnutá s ohľadom na doštičku. Na spodnej strane štítu budete môcť vidieť otvorené prepojovacie podložky medzi každým priechodným otvorom, aby ste vytvorili spojenie ako doštička. Po pridaní komponentu jednoducho pridajte spájkovaciu prepojku medzi otvory, aby ste vytvorili spojenie. Pre tých, ktorí uprednostňujú štandardné prototypové podložky, sme nechali druhú stranu (v blízkosti portov BlueSMiRF a Serial UART) tak, ako je.

Presunuli sme tiež prototypové testovacie komponenty (tie, ktoré sa používajú na zabezpečenie efektívneho fungovania vášho obvodu) z „pevniny“ štítu na odnímateľnú dosku plošných spojov v štýle ProtoSnap. Na tejto testovacej ploche nájdete spájkovacie plochy pre dve žlté 3mm LED diódy (ako aj kolíky na ich ovládanie a napájanie), dva 330 Ohmové odpory, 10K Ohmový odpor a tlačidlo.

Poznámka: Keďže ide o súpravu, bude potrebná montáž a základné znalosti spájkovania. Súprava SparkFun ProtoShield sa nedodáva vopred zmontovaná.

Na tomto odkaze môžete začať svoj projekt

Balenie obsahuje:

• 1x SparkFun Arduino ProtoShield - Bare PCB
• 1x Arduino Stackable Header Kit - R3
• 2x LED - Basic Yellow 3mm
• 2x Mini Pushbutton Switch
• 2x Resistor 330 Ohm 1/6th Watt PTH
• 1x Resistor 10k Ohm 1/6th Watt PTH

Dokumentácia:

• Schematic
• Eagle Files
• Hookup and Assembly Guide
• GitHub
