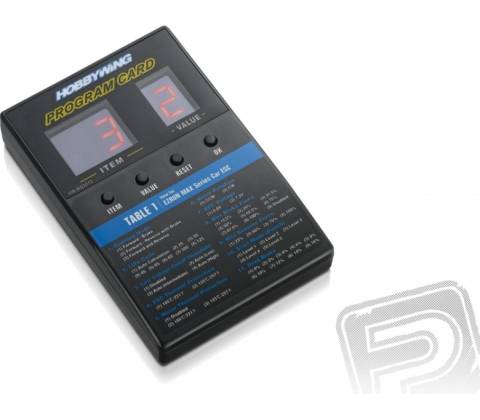

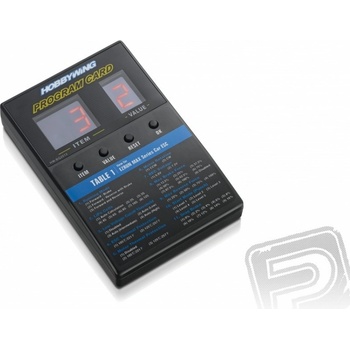

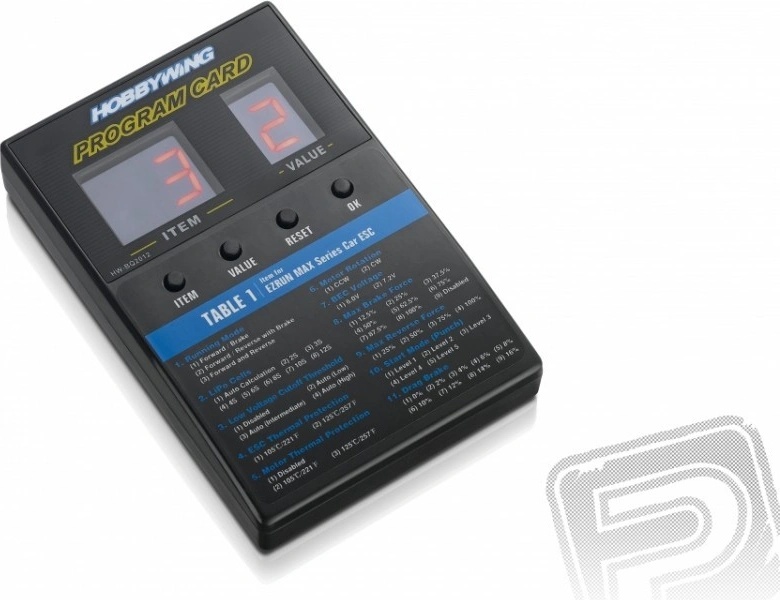

HOBBYWING LED programovacie box

LED programovací box pro letecké regulátory řady Platinum V1/V2, Flyfun V5, pro velké množství autíčkářských regulátorů řady XeRun, EzRun a QuicRun (střídavé ESC). A také pro lodní regulátory řady Seaking. Konkrétní podporováné verze v popisu.

LED programovací box pro regulátory vybraných řad Hobbywing pro auta, letadla a lodě slouží ke snadnému a rychlému programování regulátorů - doma "na stole" stejně jako na letišti. Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně boxu. Napájení boxu je zajištěno z BEC stabilizátoru napájení regulátoru Hobbywing nebo z běžného 4-5čl. NiCd/NiMH nebo 2S LiPo/LiFe přijímačového akumulátoru připojeného k boxu (v případě regulátoru OPTO). Programování se provádí s připojeným motorem i pohonným akumulátorem (i v případě OPTO regulátorů).:

Letecké regulátory Hobbywing je možno programovat v modelu s namontovanou vrtulí - z bezpečnostních důvodů ale přesto doporučujeme při programování odmontovat vrtuli - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy. Stejně tak provádějte programování regulátorů v autech a lodích bezpečně posazených na stojánku s koly, resp. lodním šroubem ve vzduchu nebo s odmontovaným pastorkem či spojkou lodní hřídele.

Pro programování slouží čtyři tlačítka na předním panelu boxu. S jejich pomocí volíte programové funkce („ITEM“) pro nastavování a nastavujete jejich hodnotu (VALUE. Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru, tlačítko „RESET“ slouží k vymazání všech nastavení a návrat všech hodnot na výchozí tovární nastavení. Číslo programové funkce je zobrazováno vlevo na dvoumístném LED displeji („ITEM“), hodnota funkce je zobrazeno na jednomístném LED displeji vpravo („VALUE“).

Způsob zapojení regulátoru k LED programovacímu boxu závisí na typu regulátoru – liší se dle toho, zda jde o regulátor s BEC stabilizátorem napájení či OPTO regulátor, zda má regulátor zvláštní programovací kabel či zásuvku atd. Při zapojování postupujte přesně dle návodů dodávaných s boxem a vaším regulátorem.

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě („Table 1“ – regulátory pro auta, Table 2 – regulátory pro letadle, Table 3 – regulátory pro lodě); podrobný popis funkcí je uveden v návodech dodávaných s regulátory Hobbywing.

Kompatibilní regulátory Hobbywing

• Platinum V1/V2, FLYFUN V5 pro modely letadel a vrtulníků
• XERUN (většina), EZRUN a QUICKRUN pro modely aut
• SEAKING pro modely lodí (ne Seaking Pro).

Napájení [V]4.8 - 8.4Délka [mm]88Šířka [mm]58Výška [mm]14Hmotnost [g]40
